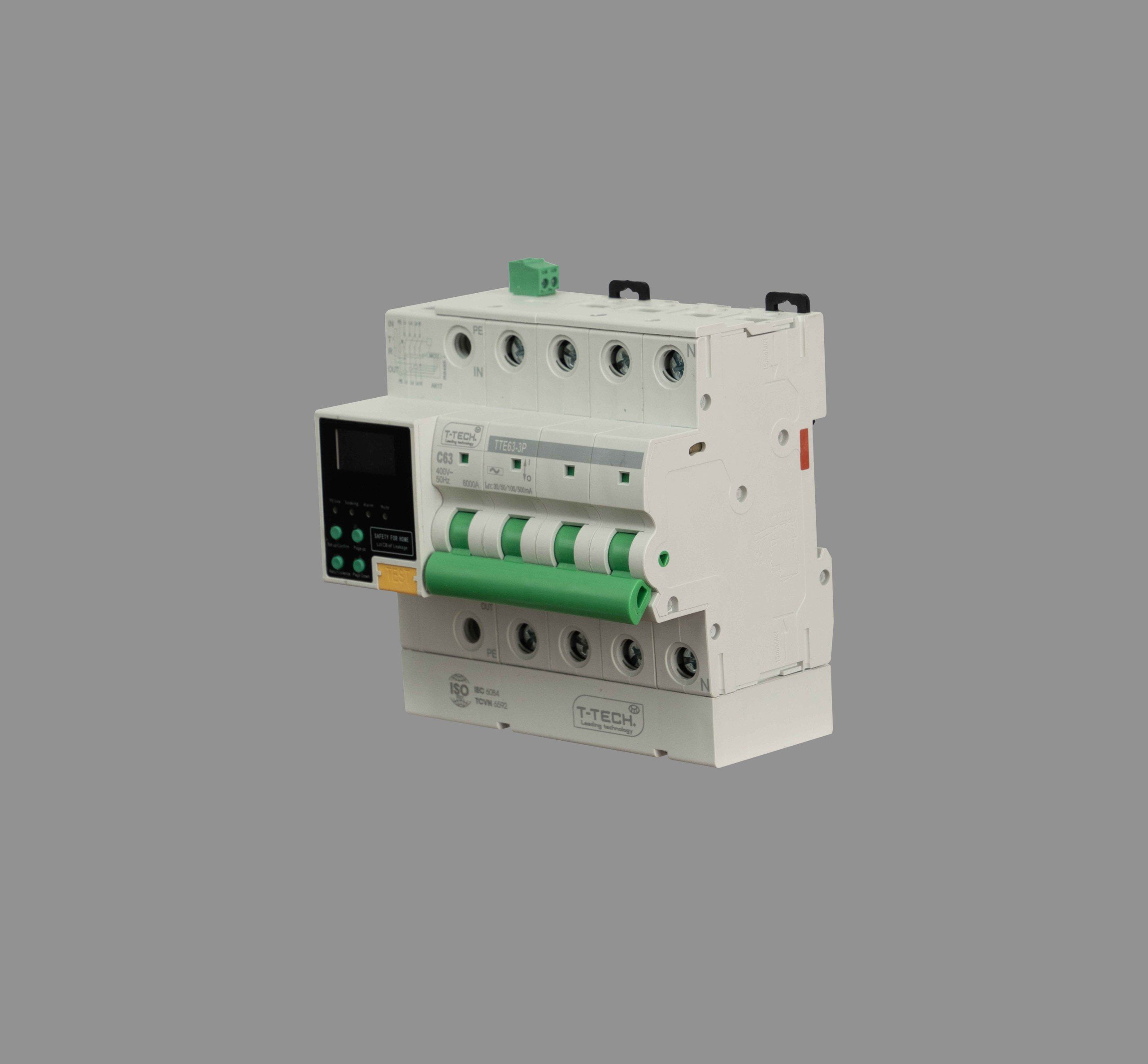

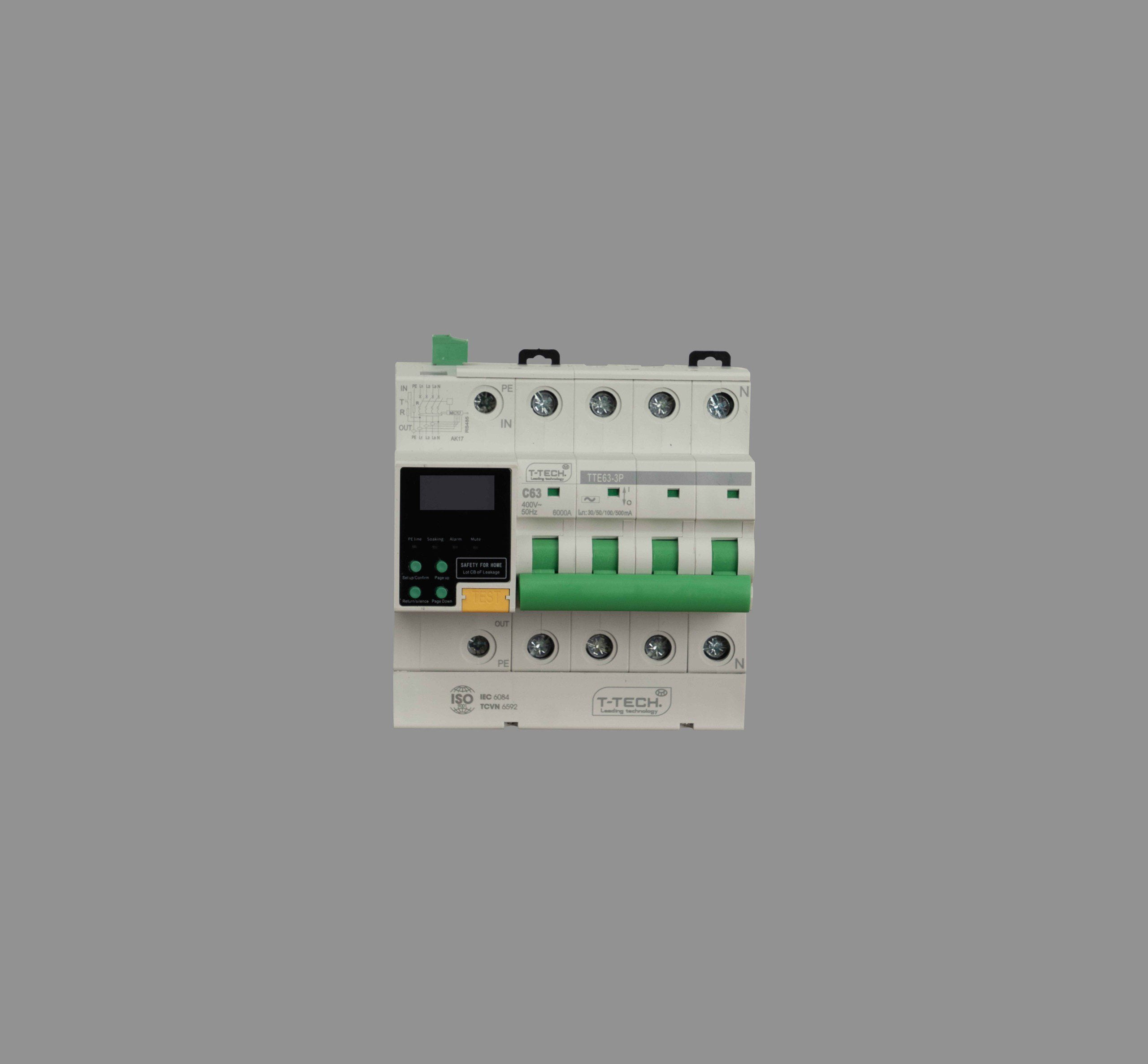

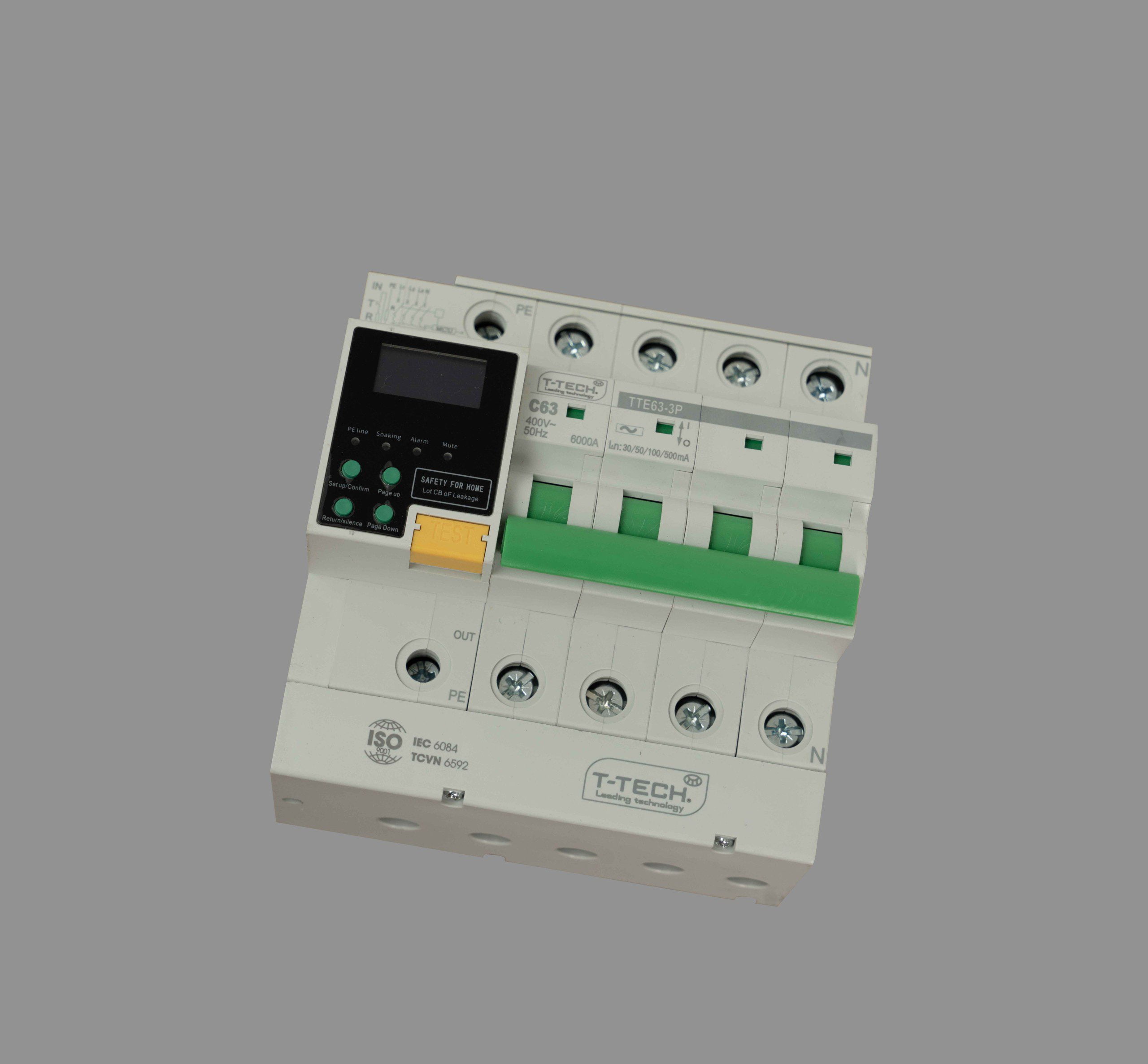

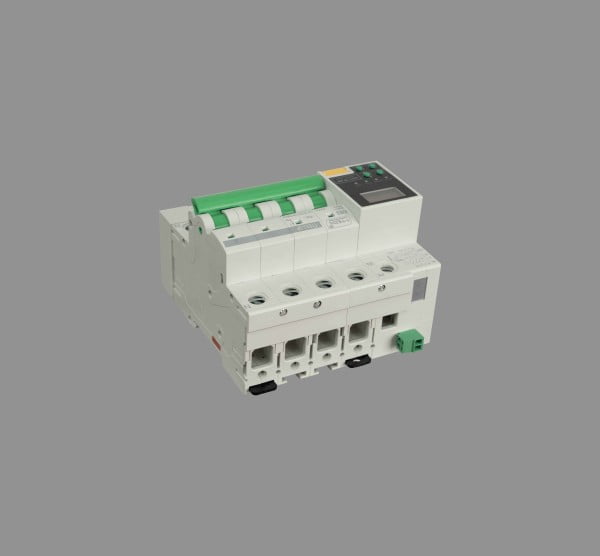

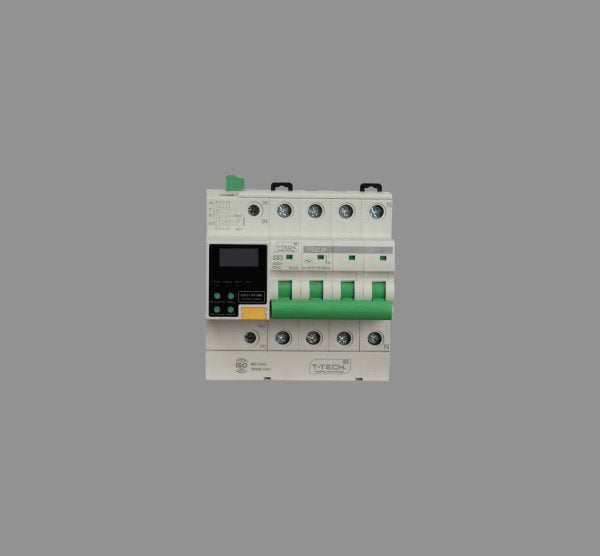

Thiết bị chống sốc điện cách ly 3 pha TTE-SAFE

Mô tả

NGUYÊN LÝ HOẠT ĐỘNG

Nguyên lý hoạt động của sản phẩm thiết bị chống sốc điện cách ly này chủ yếu sử dụng nguyên lý điện và điện tử. Khi các thiết bị điện hoặc đường dây được ngâm trong nước, các linh kiện điện tử trên MCU sẽ xuất tín hiệu cho chíp xử lý, thiết bị sẽ ngay lập tức mở tấm chắn và hấp thụ dòng điện rò rỉ, chuyển dòng điện sang đường PE nối đất và đạt được đẳng thế. Điều này có thể làm giảm thiệt hại do điện giật đối với cơ thể con người.

TÍNH NĂNG SẢN PHẨM

Thiết bị chống sốc điện cách ly 3 pha TTE SAFE sử dụng cho hệ thống điện 3 pha giúp bảo vệ khỏi hầu hết các nguy cơ nguy hiểm về điện như:

1. Bảo vệ rò rỉ: Sản phẩm này có thể theo dõi rò rỉ đường dây trong thời gian thực và khi giá trị rò rỉ đạt đến giá trị đã cài đặt, thiết bị sẽ tự động ngắt và ghi lại chi tiết của vấn đề.
2. Bảo vệ quá nhiệt: Nhiệt độ đường dây được theo dõi theo thời gian thực và khi đường dây nhiệt độ đạt đến giá trị cài đặt, thiết bị sẽ tự động ngắt và ghi lại chi tiết về nhiệt độ quá nhiệt.
3. Bảo vệ quá áp/dưới điện áp: Giám sát dữ liệu điện áp đường dây theo thời gian thực, khi điện áp đường dây trên dưới giá trị cài đặt, thiết bị sẽ tự động ngắt và ghi lại chi tiết sự cố.
4. Tự động ngắt dòng điện do quá tải: Giám sát dữ liệu dòng điện theo thời gian thực, khi đường dây bị ngắt quá tải, thiết bị sẽ tự động ngắt và ghi lại chi tiết sự cố.
5. Tự động ngắt pha: Khi xảy ra mất pha trên đường dây, thiết bị sẽ tự động ngắt kết nối và ghi lại chi tiết của vấn đề.
6. Phân tích dữ liệu hệ số công suất: Sản phẩm có thể phân tích dữ liệu hệ số công suất theo thời gian thực.
7. Đo điện: Sản phẩm có thể cho thấy mức tiêu thụ điện của khách hàng theo thời gian thực.
8. Thời gian nghỉ cài đặt: Khả năng thiết lập chức năng nghỉ theo thời gian.
9. Bảo vệ ngâm nước chống điện giật: Các thiết bị khi kết nối qua thiết bị sẽ không bị điện giật nếu bị ngâm trong nước.

THÔNG SỐ KỸ THUẬT

• Màn hình hiển thị LCD: Điện áp, dòng điện, nhiệt độ, công suất tiêu thụ
• Dòng điện mức: 63A (model TTE63-3P), 100A (model TTE100-3P)
• Điện áp: 380V/50HZ
• Khả năng phân tích ngắt mạch: ICS=ICU=6000A(100A)
• Lớp bảo vệ sản phẩm: IP20
• Nhiệt độ làm việc: -25≈700°C
• Giá trị cài đặt chống sốc điện: 10 =100MA
• Bảo vệ quá tải: 10-100MA
• Bảo vệ quá áp: 250-320V
• Bảo vệ điện áp thấp: 250-320V
• Bảo vệ quá nhiệt: 0-120°C (có thể cài đặt thích hợp)
• Dòng điện bảo vệ rò rỉ: 0,04S
• Dòng điện bảo vệ ngắt mạch: 0,03S
